Ключовата роля и точките на подбор на резбованите клапани в системите за промишлени течности

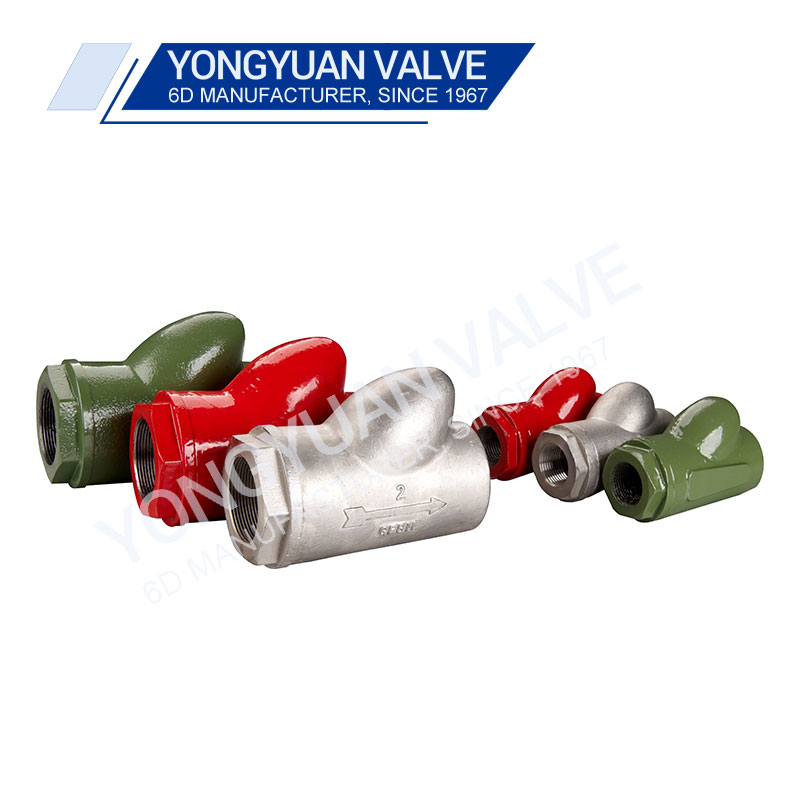

В индустриални области като петролна, химическа промишленост и електрическа енергия, безопасността и стабилността на системите за транспортиране на течности влияят пряко върху ефективността на производството и живота на оборудването. Като незаменима "еднопосочна контролна точка" в тръбопроводна система,Контролен клапан за резбасе превърна в предпочитания контролен елемент за малки и средни тръбопроводи поради неговата компактна структура, надеждно уплътняване и удобни характеристики на инсталиране. Тази статия ще обсъди своите технически предимства и опит в индустрията в подбора в комбинация с действителни сценарии на приложение.

Инженерна стойност на дизайна на връзката с резба

В сравнение с традиционните клапани с фланци, връзките с резба (NPT, BSPT и други стандарти) значително намаляват изискванията за инсталационно пространство и са особено подходящи за тръбопроводни системи с гъсти коридори или вградени в оборудване. Случаят на техническата трансформация на рафинерия показва, че в тръбопроводите за възстановяване на пара под DN80 използването на резбовани клапани съкращава времето за инсталиране с 40%и избягва риска от изтичане, причинено от неравномерно напрежение на болта, често срещан във фланцовите връзки. Трябва обаче да се отбележи, че телата на клапаните с резба могат да страдат от износване на резбата при често срещани сценарии за разглобяване. Препоръчва се да се използват живи фуги в тръбни участъци с висока честота на поддръжка.

Избор на типа проверка на механизма

1. Тип люлка: Дискът на клапана е шарнирна структура, която може да се отвори при разлика с ниско налягане и е подходящ за среда с висок вискозитет (като тежко масло). Когато химическо растение използваше резбова резба от резба в остатъчна линия за конведиране на масло, беше установено, че когато средата съдържа повече от 3% твърди частици, е необходим ограничител на диска на клапана, за да се предотврати прекомерно махалото да повлияе на уплътнителната повърхност.

2. Пролет-асистиран тип: Бързото затваряне се постига чрез предварително затягане на пружината, което може ефективно да елиминира феномена на водния чук. При трансформацията на системата за водоснабдяване на електроцентрала, след подмяна на обикновения клапан за повдигане с клапан с резба с резба, колебанието на пиковото налягане, когато помпата беше намалена с 62%.

Уроци от индустрията за материална адаптивност

● Условия с ниска температура: Проектът за втечнен природен газ веднъж използва 304 клапана, което се напуква в среда -196 ℃. По-късно той е заменен с дълбоко студено обработен 316L материал с PTFE уплътнителен пръстен и експлоатационният цикъл е удължен до повече от 5 години.

● Корозивна среда: В индустрията на хлор-алкал, комбинацията от корпус на клапана Hastelloy C276 и стволовият на клапана с твърд хромиран вентил има живот три пъти по-дълъг от този на обикновените дуплекс стоманени клапани. Въпреки че първоначалната цена се увеличава с 35%, средните годишни разходи за поддръжка намаляват с 58%.

Практическа мъдрост на инсталирането и поддръжката

1. Идентификация на посоката на потока: Фабрика за храна веднъж е причинила замърсяване на резервоара за ферментация поради замърсяване на ферментационния резервоар поради работници, които инсталират клапани в обратна страна. По-късно беше внедрена системата „двуцветна посока на потока“ Arrow + инсталация за инсталиране “, за да се премахне напълно подобни проблеми.

2. Онлайн мониторинг: В полета с висока поискване като ядрена енергия, интелигентните резбовани клапани с сензорни интерфейси могат да бъдат избрани за наблюдение на състоянието на отваряне и затваряне на клапанския диск в реално време и данните могат да бъдат свързани към системата DCS, за да се постигне предсказуема поддръжка.

Изборът наРезбовани клапанине е просто сравнение на параметрите, но изисква цялостно разглеждане на средните характеристики, поведението на динамиката на системата и пълните разходи за жизнения цикъл. Препоръчва се да се установи „библиотека с режим на повреда на клапана“ за събиране на типични случаи на отказ, като уплътняваща повърхностна ерозия и умора на пружината и се образува дърво за решения за подбор, изключително за предприятието. В контекста на интелигентната трансформация клапаните с интегрирани функции за наблюдение на състоянието ще се превърнат в стандартната конфигурация на следващото поколение индустриални тръбопроводи.
